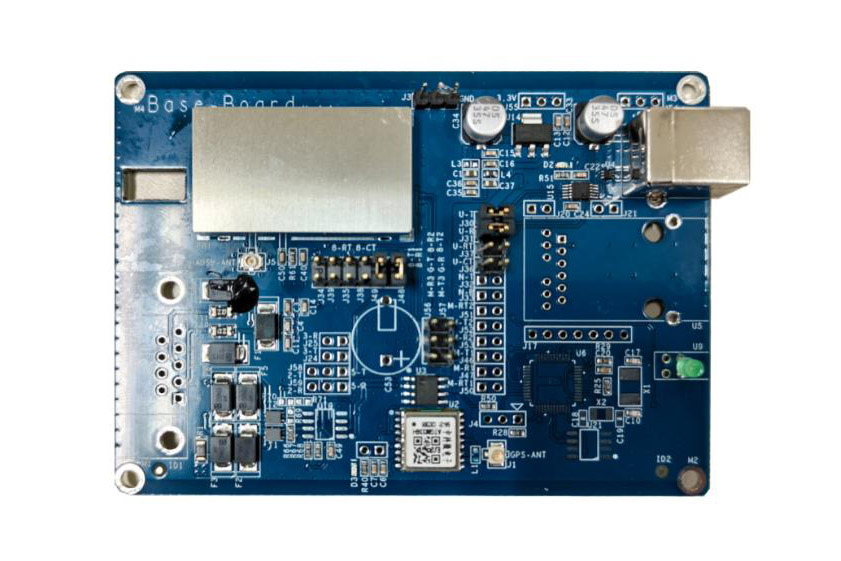

ADSBM300是一款高扩展性、易集成的高性能ADS-B信号接收模块，具备高信号接收灵敏度，可实现远距离ADS-B信号接收。
该模块内置高灵敏度1090MHz射频接收模块与低噪声放大器（LNA），能独立完成信号接收、处理及数据解析全流程；同时集成GNSS模块，可为每条ADS-B报文提供高精度时间戳授时。
在数据输出方面，模块支持通过USB接口输出ADS-B原始报文，也可以定制串口输出，串口输出兼容RS232与RS485协议。
● 方便扩展，适合嵌入式应用
● 内置低噪声放大器（LNA）
● 输出原始Mode-S（含ADS-B）数据消息
● 报文兼容Beast Binary协议
● 报文带有GPS/北斗时标，支持多点定位
● 高精度纳秒级时间戳（连接GNSS天线后）
● 可配置性强，适配多种应用场景
● 可定制多种串口协议输出
● 可选配输出dbm为单位的ADS-B信号强度，可用于对传播环境的测量
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
5V 2A |
|
2 |
功耗 |
0.88W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -97dBm |
|
5 |
接收范围 |
＞ 400km（无干扰、无遮挡） |
|
6 |
动态范围 |
≥ 80dB |
|
7 |
更新率 |
≥ 1Hz |
|
8 |
目标数量 |
＞ 700个 |
|
9 |
处理能力 |
＞ 3500/s |
|
10 |
低噪放增益 |
31dB |
|
11 |
数据格式 |
兼容Beast Binary协议，二进制格式，输出原始 Mode-S（含ADS-B）数据消息 |
|
12 |
时间戳分辨率 |
1纳秒 |
|
13 |
时间戳精度 |
180纳秒 |
|
14 |
数据接口 |
Type-B USB、DB9母头（定制） |
|
15 |
串口协议 |
RS232（定制）、RS485（定制） |
|
16 |
ADS-B天线接口 |
IPEX |
|
17 |
GNSS天线接口 |
IPEX |
|
18 |
尺寸 |
100*76*35mm（主体） |
|
19 |
重量 |
40g（主体） |
|
20 |
工作温度 |
-20℃ ~ +60℃ |
|
21 |
存储温度 |
-20℃ ~ +70℃ |
|
22 |
存储湿度 |
10% ~ 80% |
|

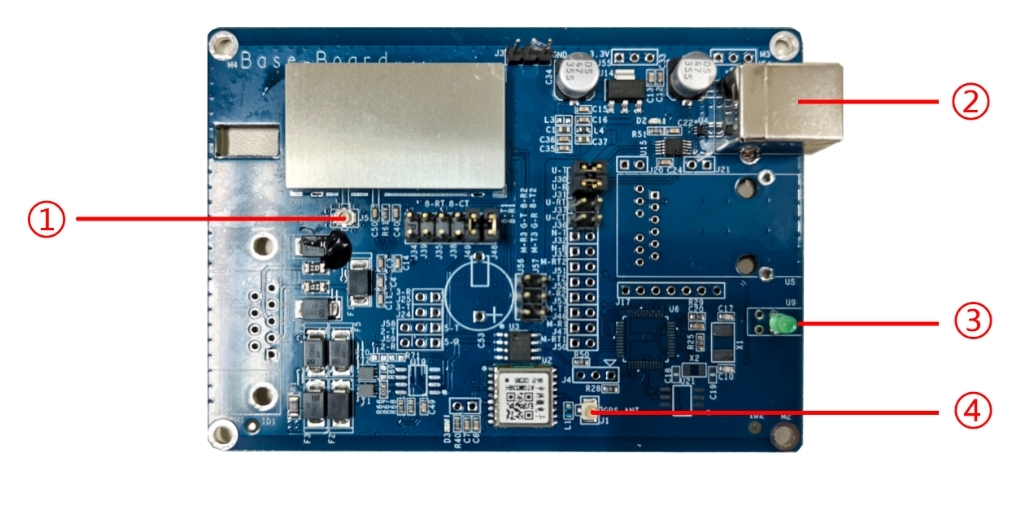

序号 |
接口名称 |
接口功能 |
|---|---|---|
|
1 |
ADSB-ANT |
ADS-B天线接口，IPEX |
|
2 |
USB |
数据接口一，Type-B接头（默认输出接口） |
|
3 |
指示灯 |
数据指示灯（绿色） |
|
4 |
GPS-ANT |
GPS/BDS天线接口，IPEX |
注意：每次用手触摸设备前，应先释放身体上的静电。
用USB数据线将ADSBM300 与电脑连接，电脑设备管理器会识别出USB-SERIAL CH340的COM端口。
在串口调试器或设备中输入以下串口连接信息，连接后即可接收数据。
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
921600 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
