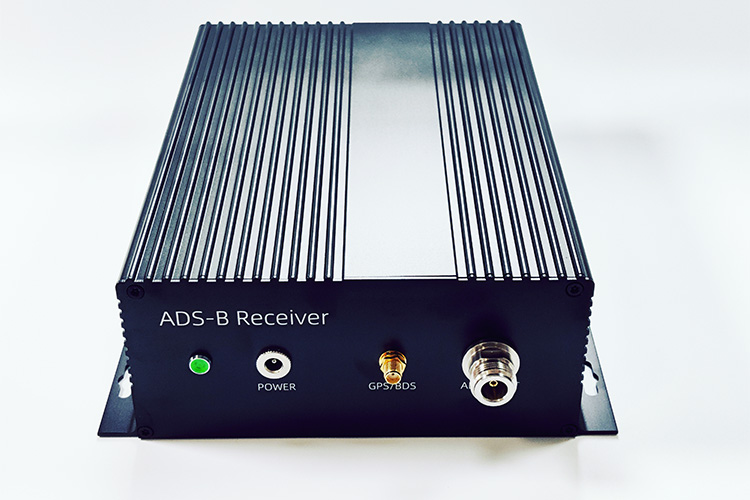

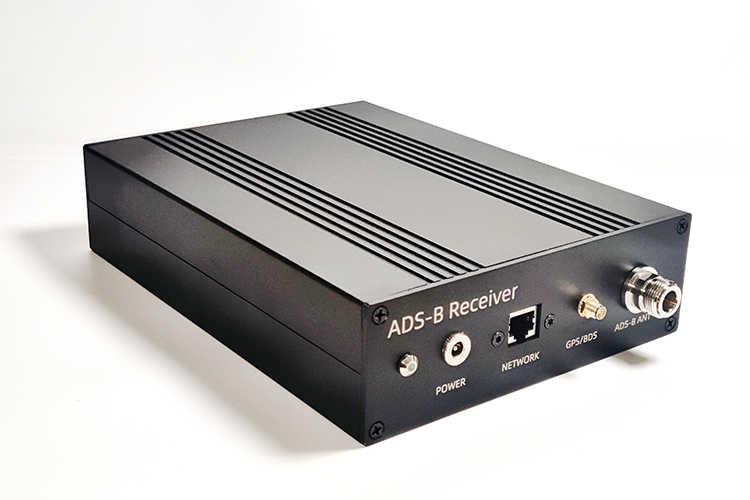

ADSBR502 是一款工业级 ADS-B 接收机，为高可靠性场景提供更稳定的 ADS-B 数据服务。可通过 RJ45 网口输出 ADS-B 原始报文、CSV 明文数据及 JSON 航迹数据，适用于民航、通航、低空监管等领域的复杂环境应用。
该ADS-B接收机系统完全符合Mode-S和ADS-B标准，包括国际民航组织标准ICAO附件10、ICAO文件9871，美国标准RTCA DO-260/A/B和欧洲标准ED-102/A/B，以确保与行业系统兼容。
ADSBR502同时支持多点定位（MLAT）功能，以实现高精度的航空器跟踪与监视。
设备可对接收的 ADS-B数据进行循环冗余校验（CRC），自动识别并剔除干扰、错误或无效信号，保证飞机位置、高度等信息准确可靠。
接收机具备窄脉冲抑制能力，可滤除脉冲宽度小于 0.3μs 的同频干扰信号，提升复杂电磁环境下的接收稳定性。
设备支持上电自检及运行中自动检测，可对射频、通信、电源等模块进行状态监测，便于设备维护与故障排查。
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
DC12V 2A |
|
2 |
功耗 |
4W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -97dBm |
|
5 |
接收范围 |
＞400km（无干扰、无遮挡等） |
|
6 |
动态范围 |
≥ 90dB |
|
7 |
更新率 |
≥ 1Hz |
|
8 |
目标数量 |
＞700批/秒 |
|
9 |
处理能力 |
＞3500/s |
|
10 |
时标精度 |
50ns |
|
11 |
数据格式 |
DF 17/18/19及其他DF原始报文数据 |
|
12 |
数据接口 |
RJ45网口 |
|
13 |
网络连接方式 |
静态IP或DHCP |
|
14 |
网络协议 |
TCP/UDP |
|
15 |
ADS-B天线接口 |
N母头 |
|
16 |
GPS/BDS天线接口 |
SMA母头 |
|
17 |
尺寸 |
226*168*54mm（主体） |
|
18 |
重量 |
1260g |
|
19 |
工作温度 |
-20℃ ~ +60℃ |
|
20 |
存储温度 |
-20℃ ~ +70℃ |
|
21 |
存储湿度 |
10% ~ 80% |
·方便二次开发，支持多种报文格式输出：解码后的明文、JSON航迹数据、DF17/DF18/DF19及其他DF原始报文；
·报文带有GPS/北斗时标，支持多点定位。
·可以通过网口传输数据
·可直接配置IP地址，无需使用交换机即可将ADSBR502接入客户网络（当然，也可以使用交换机，由用户选择）；
·支持静态IP和DHCP两种获取IP方式；
·一个接收机可以同时将数据送给多个客户终端；
·体积小、重量轻、便于携带进行外场作业；
·选配通过4G/5G模块远程传输数据（仅支持UDP协议）；
·选配通过4G/5G模块+VPN远程传输数据（支持UDP/TCP/HTTP协议，可加密传输）；
·选配输出以dbm为单位的ADS-B信号强度，可用于对传播环境的测量。
|

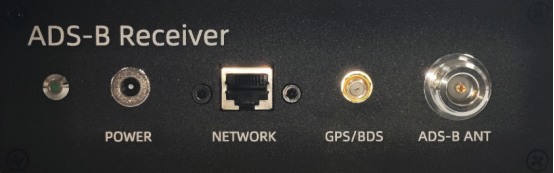

序号 |
接口名称 |
接口功能 |
|---|---|---|
|
1 |
POWER |
主机供电接口，DC 12V 2A |
|
2 |
GPS/BDS |
GPS/BDS天线接口，SMA母头 |
|
3 |
ADS-B ANT |
ADS-B天线接口，N母头 |
|
4 |
NETWORK |
数据接口，RJ45接头 |
ADSBR502 需通过网口与电脑连接，可以与电脑直连，也可以通过路由器与电脑进行连接。
后台登录
连接好设备后，在浏览器输入设备的IP地址，然后回车进入，输入设备配置管理登录账号及密码；
配置界面
首页分为菜单栏、状态栏两大部分； 菜单栏包括：网络配置、数据接口配置、授时服务、GNSS状态、时钟状态、登出； 状态栏包括：服务状态（设备接收ADS-B信号的服务）、网络状态（可以查看当前设备的网络设置情况）、系统操作（用于重启、关机操作）；
ADSBR502可以与显示软件adsbScope进行连接。
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
欢迎用户、集成商和经销商与我司联系。
