产品简介

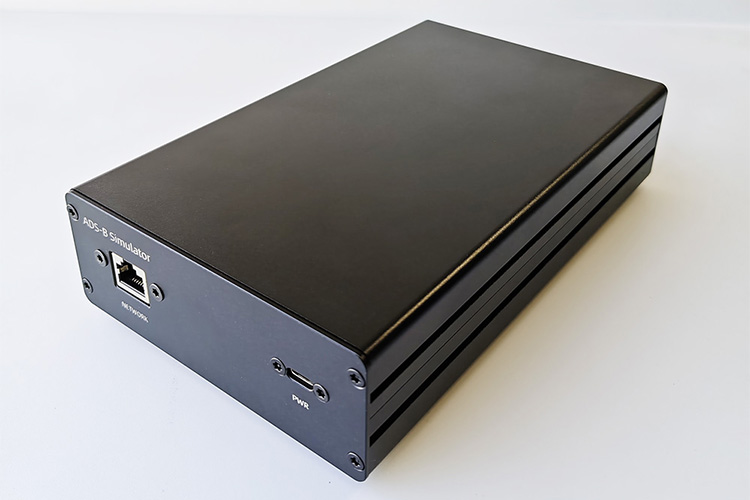

ADS-B多目标信号模拟器ADSBE500是一款专业的航空测试设备。它运行于特定频率，可模拟众多飞机的ADS-B信号发射场景，能同时对大量目标（最高600架飞机）的各类飞行参数相关信号进行模拟。借助内部专业的信号生成与编码机制，产生符合标准的特定格式报文（DF17），并通过天线向空中发射信号。
该设备在航空科研与生产领域应用广泛，可有效检验ADS-B接收机的接收处理能力、辅助构建ADS-B系统演示环境，还能对相关显示软件的功能及性能进行深度测试，有力推动航空交通技术的研究、开发与保障工作的开展。
技术参数
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
信号频率 |
1090MHz |
|
2 |
模拟目标 |
≤600 |
|
3 |
发射功率 |
≧-20dBm |
|
4 |
处理能力 |
≧1500/s |
|
5 |
处理延迟 |
<1ms |
|
6 |
报文格式 |
DF17 |
|
7 |
设备功耗 |
2W |
|
8 |
输入电压 |
DC 5V |
|
9 |
天线接口 |
SMA |
|
10 |
配置接口 |
RJ45 |
|
11 |
设备尺寸 |
170*120*46 mm |
系统架构
ADSBE500包括ADS-B多目标信号模拟器硬件一台以及对应的电脑端软件。依据电脑端配置软件所设定的参数来执行相应操作。电脑端软件具有友好的人机交互界面，操作人员可通过该界面方便地设置模拟场景参数等信息。后台数据处理模块依据设定参数，调用内置的飞行力学模型和信号生成算法，生成符合要求的ADS-B信号数据，并将其传输给硬件编码单元。
注意事项
请采用同轴电缆连接衰减器与接收机进行测试，如测试多台接收机同时接收必须使用天线时，应在电磁屏蔽实验室进行。
订制
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
