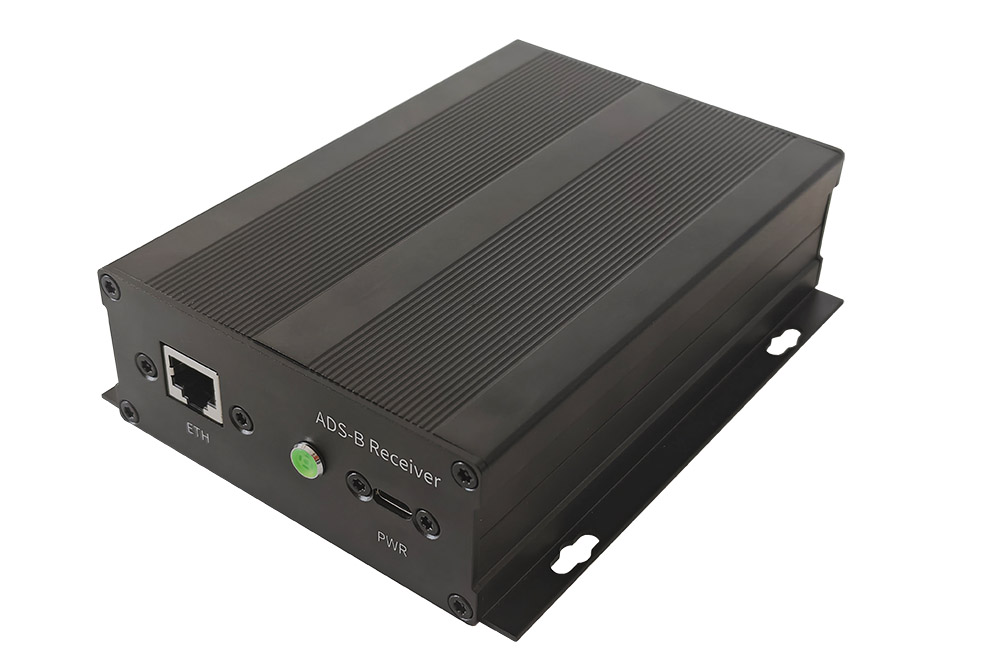

ADSBR103是一款符合RTCA DO260B标准的ADS-B接收机，内置ADS-B接收模块和ADS-B数据处理模块，可以通过RJ45网口输出ADS-B原始报文。
可以为用户提供ADS-B数据接收、处理和显示服务，可应用于民航飞行监视、机场管理、通用航空、低空监视、无人机监控、雷达标校、实验与教学等领域。
主机：
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
DC5V 2A |
|
2 |
功耗 |
3W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -90dBm |
|
5 |
接收范围 |
＞300km（无干扰、无遮挡等） |
|
6 |
数据格式 |
ADS-B原始报文 |
|
7 |
数据接口 |
RJ45网口 |
|
8 |
网络连接方式 |
静态IP或DHCP |
|
9 |
网络协议 |
TCP |
|
10 |
ADS-B天线接口 |
SMA母头 |
|
11 |
尺寸 |
144*113*40mm（主体） |
|
12 |
重量 |
435g |
ADS-B天线：
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
频率范围 |
1089-1091MHz |
|
2 |
带宽 |
60MHz |
|
3 |
增益 |
6dBi |
|
4 |
驻波比 |
≤1.5 |
|
5 |
方向类型 |
全向 |
|
6 |
极化方式 |
垂直极化 |
|
7 |
尺寸 |
60cm |
|
8 |
重量 |
600g |
|
9 |
接头类型 |
N母头 |
|
10 |
安装方式 |
抱杆固定 |
|
序号 |
接口名称 |
接口功能 |
|---|---|---|
|

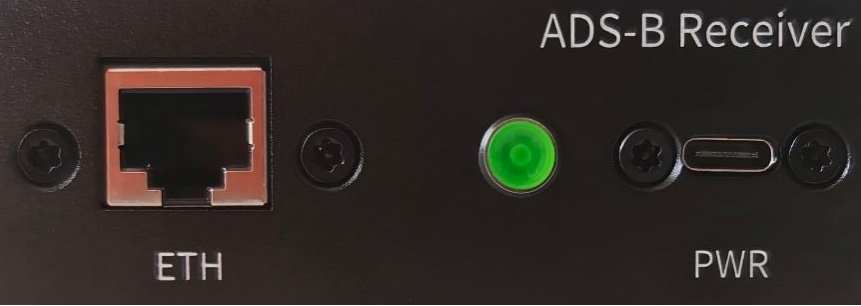

1 |
PWR |
主机供电接口，DC 5V 2A |
|
2 |

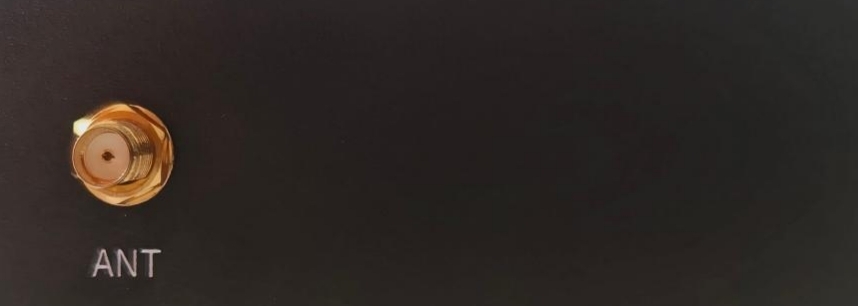

ANT |
ADS-B天线接口，SMA母头 |
|
3 |
ETH |
数据接口，RJ45接头 |
ADSBR103 默认的IP地址为192.168.10.10，需通过网口与电脑连接，可以与电脑直连，也可以通过路由器与电脑进行连接。

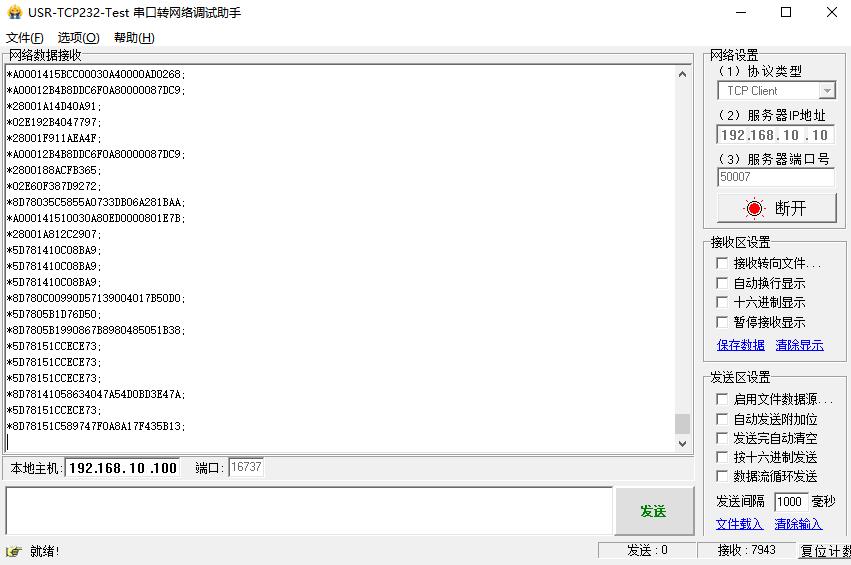

可以通过TCP接收ADS-B原始报文信息，打开网络调试助手，配置如下：协议类型选择TCP Client，服务器IP地址填：192.168.10.10（ADSBR103的IP地址），服务器端口号填：50007（数据接口配置里设置的TCP端口）。
原始报文数据示例：
*5D780CD7AB6A2D;
*5D7BB0F9D35532;
*8D78151CEA38E866033C08E21D45;
*8D7815CB587B8406F1171F42B050;
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详细信息欢迎来询。
产品种类齐全，可覆盖用户对不同级别产品的需求。
产品安装使用简单，没有复杂的配置，对技术和业务要求低，简单易用。
售后服务完善，可为用户提供产品和业务的技术支持，帮助用户更好的使用产品以达到用户的使用目的。
可提供后期对设备的远程升级，协助用户更好的使用最新的产品功能。
产品自主研发，可按照用户需求进行各种订制：包括外观、logo、软件、硬件、性能、功能等。
欢迎用户、集成商和经销商与我司联系。
