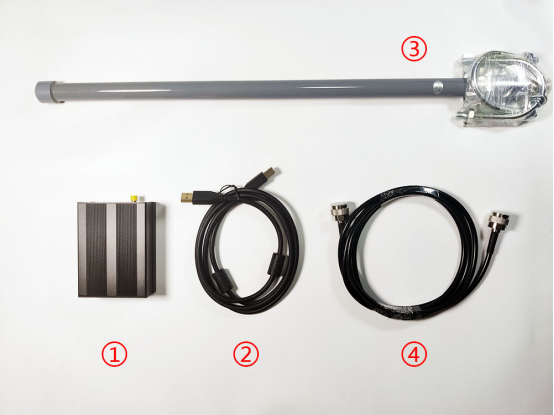

ADSBR101是一款面向高精度监视应用设计的简易ADS-B地面接收机。设备内置ADS-B信号处理模块，结构紧凑，可实时输出符合DO-260B / DO-260C标准的ADS-B报文。ADSBR101支持输出原始ADS-B数据报文，包括DF17和DF18。
ADSBR101提供ADS-B数据接收、处理与显示服务，可应用于民航飞行跟踪、机场管理、通用航空器监视、探测与规避（DAA）子系统、无人机ADS-B IN 态势感知、雷达校准，以及科研与教学等领域。
该设备可同时通过USB和串口输出数据。串口接口默认支持RS232协议，并可选配RS485（请在订货时告知所需配置）,同时支持RS422或TTL接口定制。
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
5V 2A |
|
2 |
功耗 |
0.5W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -90dBm |
|
5 |
接收范围 |
＞ 250km（无干扰、无遮挡） |
|
6 |
数据格式 |
ADS-B原始报文 |
|
7 |
输出接口一 |
USB |
|
8 |
输出接口二 |
默认RS232 |
|
9 |
ADS-B天线接口 |
SMA 母头 |
|
10 |
尺寸 |
100*76*35mm（主体） |
|
11 |
重量 |
190g |
·支持处理DF17/DF18数据，也可仅用于飞行轨迹显示；
·数据接口支持USB和串口；
·USB连接可通过单根线缆同时实现供电与数据传输；
·可选RS485串口输出；
·支持RS422或TTL输出定制；
·设计小巧轻便，便于携带，可直接配合笔记本电脑使用。
|

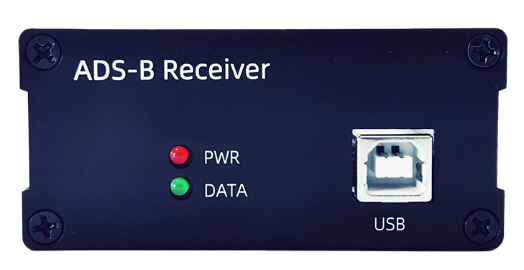

序号 |
接口名称 |
接口功能 |
|---|---|---|
|
1 |
PWR |
设备供电指示灯 |
|
2 |
DATA |
接收数据指示灯 |
|
3 |
USB |
主机供电、数据传输 |
|

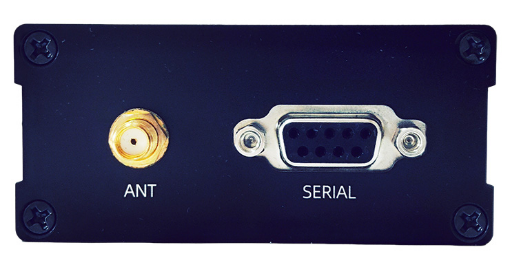

4 |
ANT |
ADS-B天线接口，SMA母头 |
|
5 |
SERIAL |
串口接口，默认 RS232 协议；如需其他协议，请在订货时联系我们。 |
USB / SERIAL 配置：
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
921600 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
RS232接口线序说明：
|
接口序号 |
说明 |
|---|---|
|
2 |
RXD |
|
3 |
TXD |
|
5 |
GND |
RS485接口线序说明：
|
接口序号 |
说明 |
|---|---|
|
6 |
485-A |
|
7 |
485-B |
用USB数据线将ADSBR101 与电脑连接，电脑设备管理器会识别出USB-SERIAL CH340的COM端口。
在串口调试器中输入该COM端口的连接信息，连接后即可接收数据。
ADSBR101可以与显示软件adsbScope进行连接。
产品自主可控，支持各种订制：包括外观、logo、软件、硬件等，详询销售。
产品种类齐全，可覆盖用户对不同级别ADS-B地面站系统的需求。
产品安装使用简单，没有复杂的配置，也没有对技术和业务很高要求，简单易用。
售后服务完善，可为用户提供ADS-B产品和业务的技术支持，帮助用户更好的使用产品以达到用户的使用目的。
可提供后期对设备的远程升级，协助用户更好的使用最新的产品功能。
产品自主研发，可按照用户需求进行各种订制：包括外观、logo、软件、硬件、性能、功能等。
欢迎用户、集成商和经销商与我司联系。
