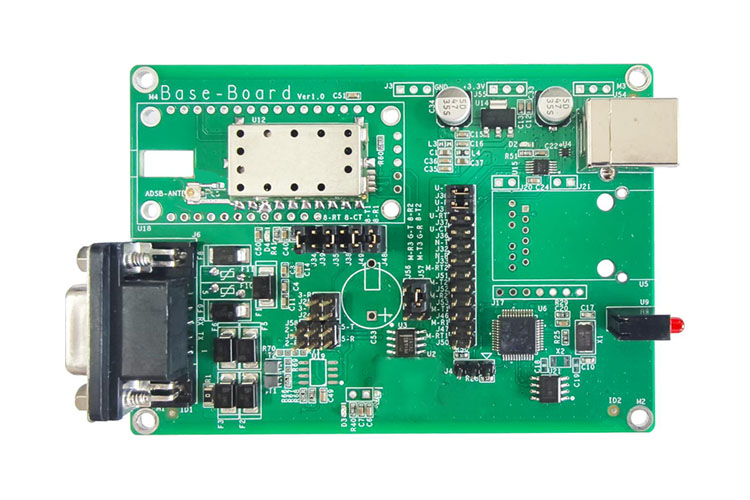

ADSBM100是一款扩展性强方便集成的ADS-B信号接收模块，内含高灵敏度的1090MHz射频接收模块，实现信号接收、信号处理和数据解析等功能。该模块可以通过USB、串口输出ADS-B原始报文，串口输出协议支持RS232，也可以定制RS422、RS485串口输出协议。
● 方便扩展，适合嵌入式应用
● 输出ADS-B原始DF报文
● 可配置性强，适配多种应用场景
● 可选多种串口协议输出
|
序号 |
基本参数 |
|
|---|---|---|
|
1 |
电源 |
5V 2A |
|
2 |
功耗 |
0.5W |
|
3 |
接收频率 |
1090MHz |
|
4 |
灵敏度 |
≤ -90dBm |
|
5 |
接收范围 |
＞ 250km（无干扰、无遮挡） |
|
6 |
目标数量 |
＞ 300个 |
|
7 |
处理能力 |
＞ 1500/s |
|
8 |
数据格式 |
ADS-B原始DF报文 |
|
9 |
数据接口 |
Type-B USB和DB9母头 |
|
10 |
串口协议 |
RS232（默认） |
|
11 |
ADS-B天线接口 |
IPEX |
|
12 |
尺寸 |
100*76*35mm（主体） |
|
13 |
重量 |
40g（主体） |
|
14 |
工作温度 |
-20℃ ~ +60℃ |
|
15 |
存储温度 |
-20℃ ~ +70℃ |
|
16 |
存储湿度 |
10% ~ 80% |
|

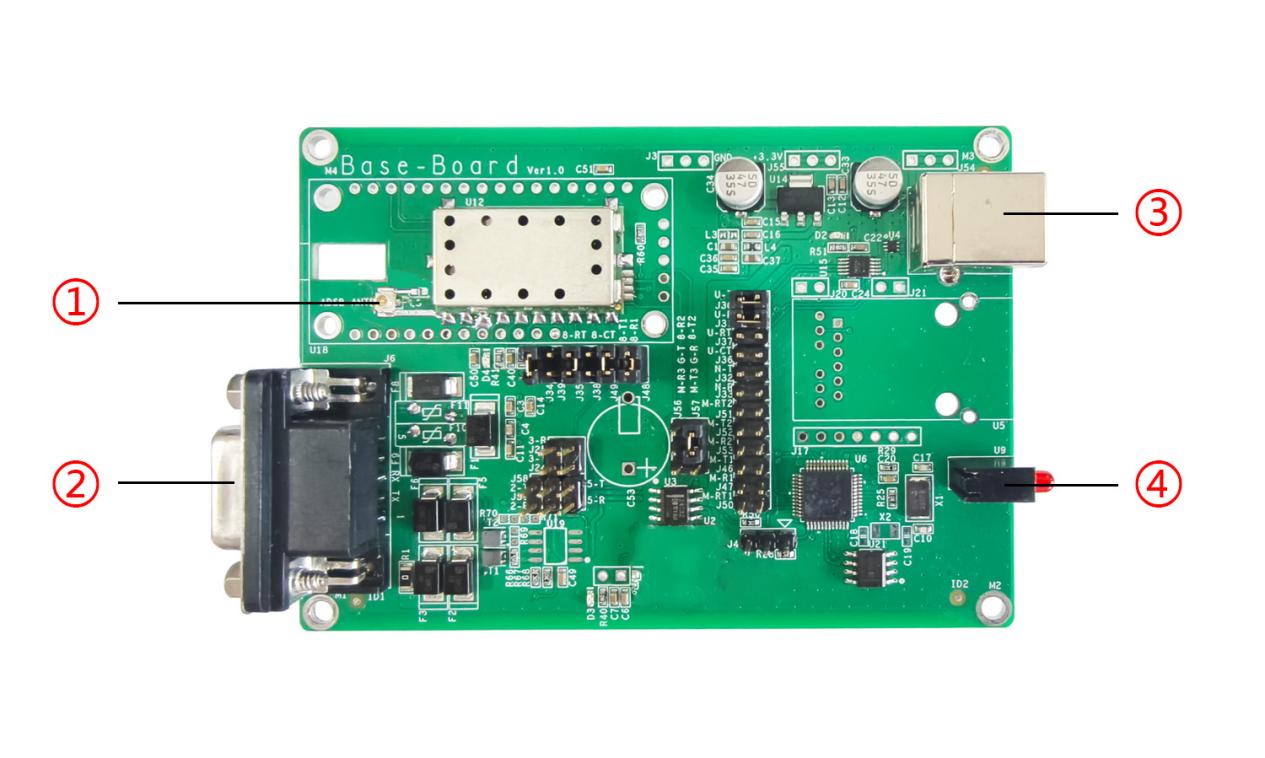

序号 |
接口名称 |
接口功能 |
|---|---|---|
|
1 |
ADSB-ANT |
ADS-B天线接口，IPEX |
|
2 |
DB9 |
数据接口二，DB9接头 |
|
3 |
USB |
数据接口一，Type-B接头 |
|
4 |
指示灯 |
设备供电指示灯（红色）、数据指示灯（绿色） |

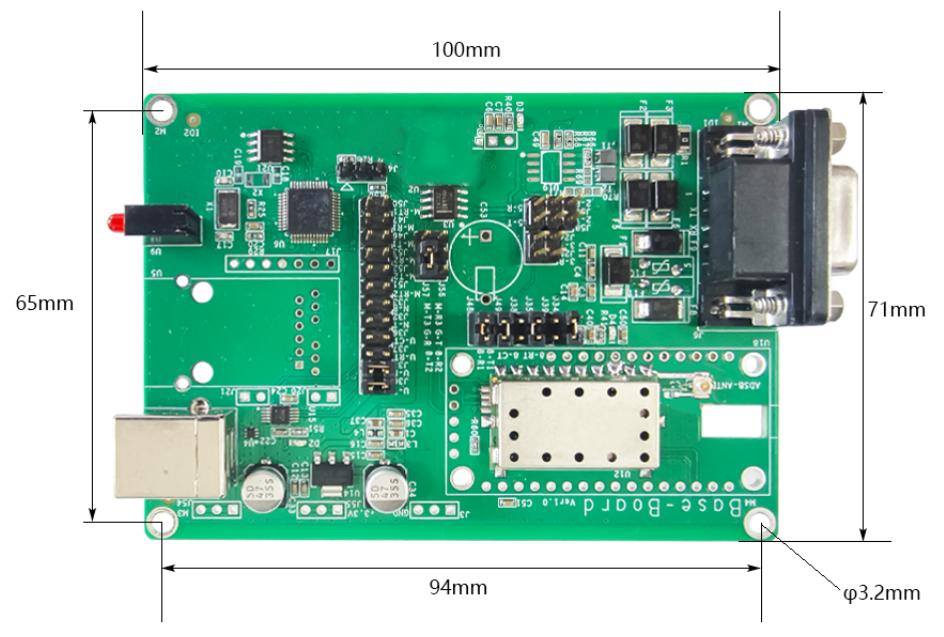

模块尺寸：100mm*71mm
孔距：94mm*65mm
孔径：3.2mm
注意：每次用手触摸设备前，应先释放身体上的静电。
用USB数据线将ADSBM100 与电脑连接，电脑设备管理器会识别出USB-SERIAL CH340的COM端口。
在串口调试器或设备中输入以下串口连接信息，连接后即可接收数据。
|
序号 |
名称 |
配置 |
|---|---|---|
|
1 |
波特率 |
921600 |
|
2 |
数据位 |
8 |
|
3 |
校验位 |
none |
|
4 |
停止位 |
1 |
